Vierwellen-Zerkleinerer der Bau-Reihe ZM 60 von WEIMA

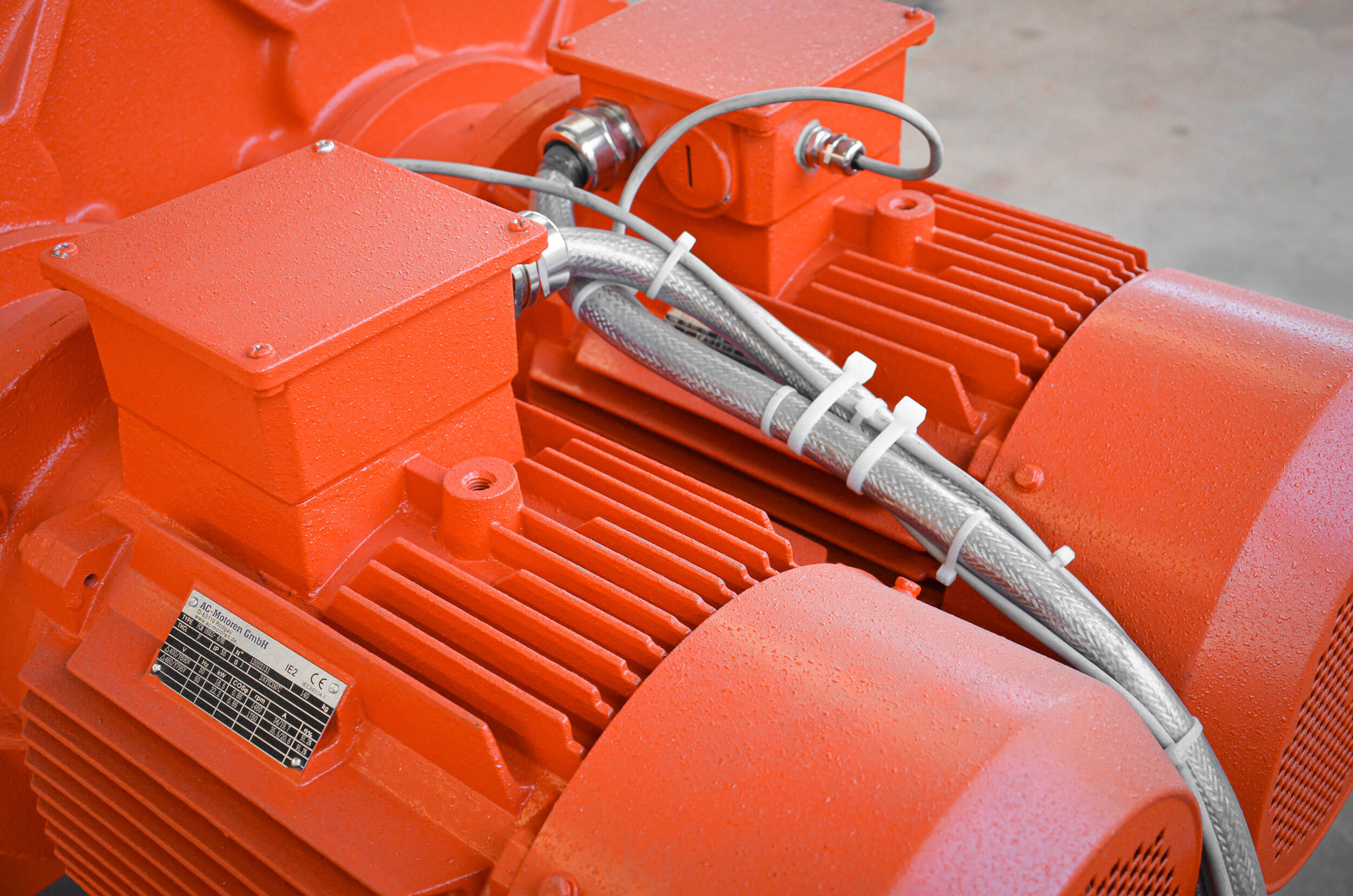

Zwei kraftvolle Elektromotoren mit je bis zu 30 kW Antriebsleistung treiben die vier Wellen an. Bei den Maschinen dieser Serie setzt WEIMA auf robuste Planetengetriebe, um hohe Drehmomente zu erzeugen. Optional ist die ZM Serie mit einem Frequenzumrichter ausstattbar. Damit ist die Drehzahl stufenlos regulierbar und Stromspitzen können vermieden werden.

Die Mehrwellen-Zerkleinerer lassen sich anwenderfreundlich über eine hochwertige Siemens SPS-Steuerung bedienen. Optional ist auch ein Touch-Display verfügbar. Für einen besonders kleinen Footprint ist der Schaltschrank seitlich am Trichter angebracht. Auf Wunsch ist dieser auch freistehend erhältlich.

Für die Zerkleinerung besonders abrasiver Materialien, wie beispielsweise faserigem oder stark verschmutztem Material, empfehlen wir unser Anti-Verschleißpaket. Für eine besonders lange Lebensdauer der Lager sind, neben einer doppelwandigen Maschinenausführung, Verschleißschutzplatten im Schneidraum an der Festlagerseite sowie der Getriebeseite wählbar. Darüber hinaus können Schneidwellen und Schneidscheiben aus gehärtetem Werkzeugstahl gefertigt werden.

Dank der geringen Wellendrehzahl von ca. 25 UpM liegt die Schallbelastung in einem sehr niedrigen Bereich. Durch die langsame Drehzahl wird ein äußerst hohes Drehmoment entwickelt. Dies ermöglicht eine hohe Durchsatzleistung bei geringem Stromverbrauch. Bei leichten Materialien (z. B. Torf) ist durch Sondermotoren auch eine Drehzahl von bis zu 50 UpM einstellbar.

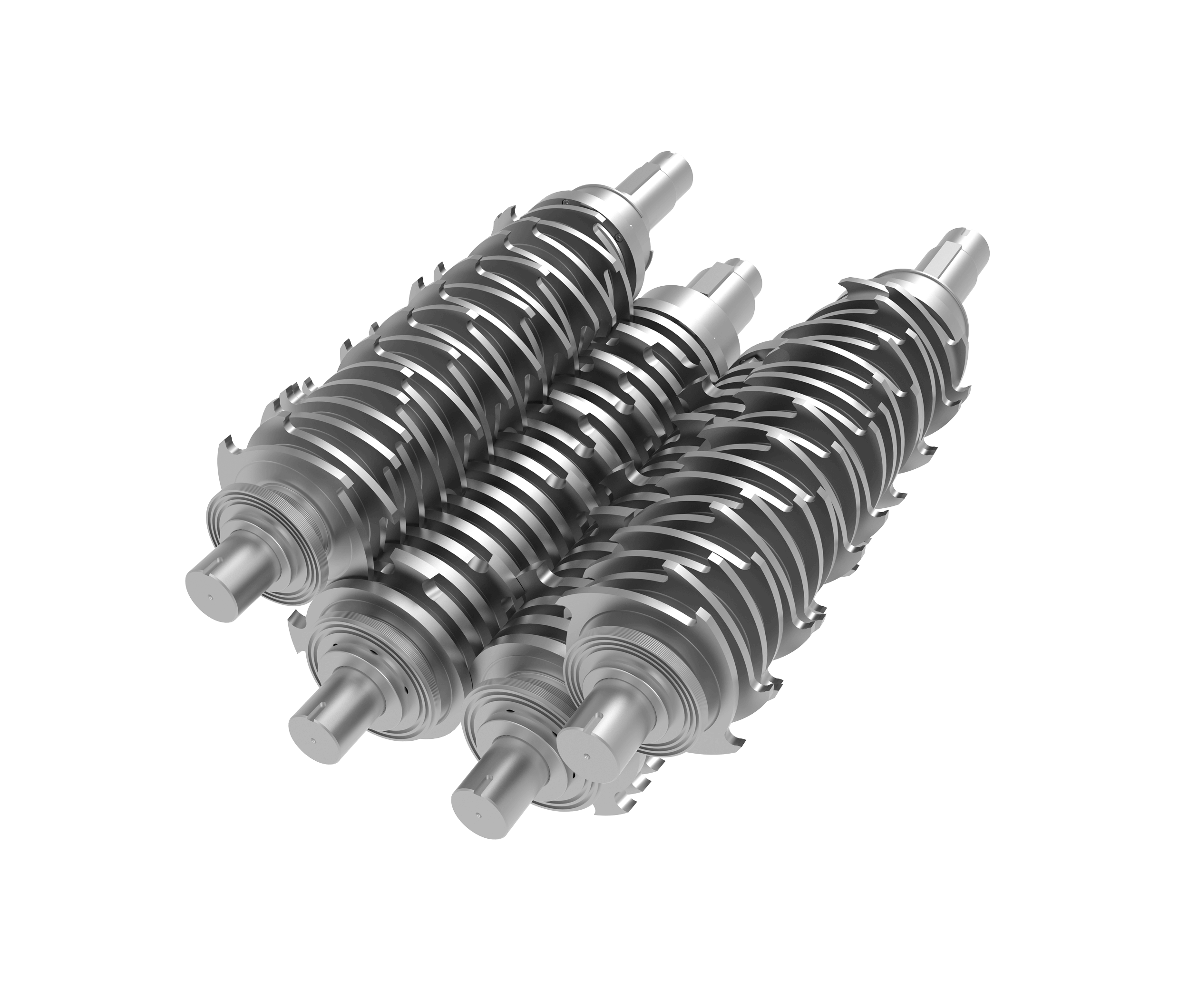

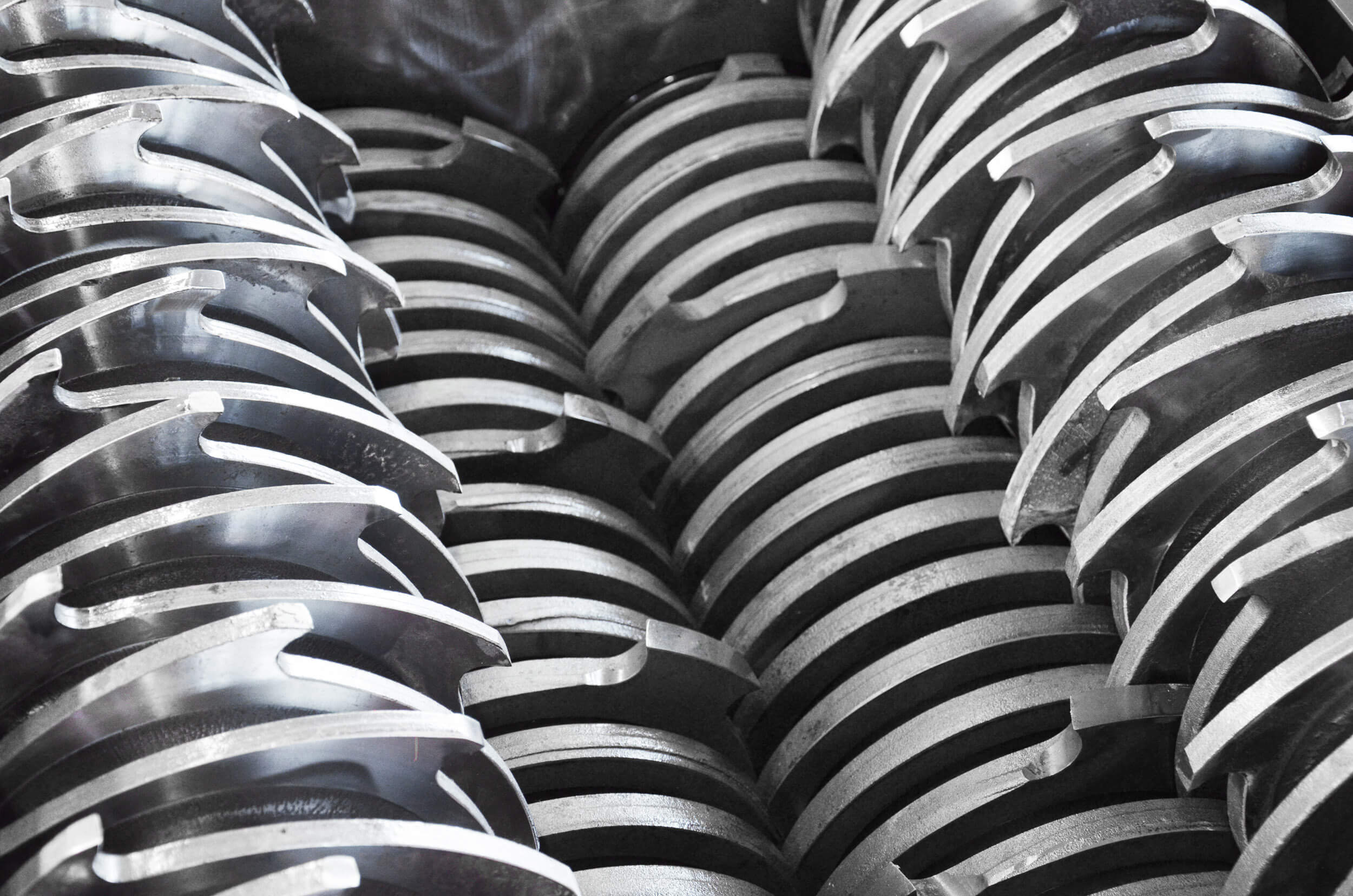

Die Schneidkonfiguration der ZM Shredder besteht standardmäßig aus zwei Schneidwellen und zwei Räumwellen. Die Schneidwellen sind je nach gewünschter Durchsatzmenge und Korngröße konfigurierbar. Die Breite und Anzahl der Schneidscheiben wird variabel an Ihre Applikation angepasst. Für einen höheren Durchsatz sind die Räumscheiben optional durch Schneidscheiben ersetzbar. Darüber hinaus gibt es auch Sonderschneidscheiben mit mehr Reißzähnen – für noch aggressivere Schnitte.

Das Material wird von den Reißzähnen der Schneidscheiben erfasst und zerkleinert, und anschließend von den Räumscheiben durch die zwischen den Schneidscheiben befindlichen Schnittspalte gedrückt. Darüber hinaus sorgen die Räumscheiben für einen optimierten Materialaustrag durch das Sieb. Durch den Selbsteinzug kommen die Maschinen ohne hydraulisches Schiebersystem aus. Das reduziert den Wartungsbedarf.

Das unter den Schneid- und Räumscheiben platzierte Sieb bestimmt die Granulatgröße. Ein optionales im Sieb integriertes Nachbrechersystem verhindert, dass lange Teile durch das Lochsieb gelangen und Störungen in nachgelagerten Maschinen verursachen. Je nach Anwendungsfall sind Rundlöcher mit 10 – 150 mm Durchmesser wählbar. Auch Sonderausführungen mit Schlitzen oder ohne Siebeinsatz sind möglich. Somit ist gewährleistet, dass für jeden Einzelfall die optimale Granulatgröße erzeugt wird.

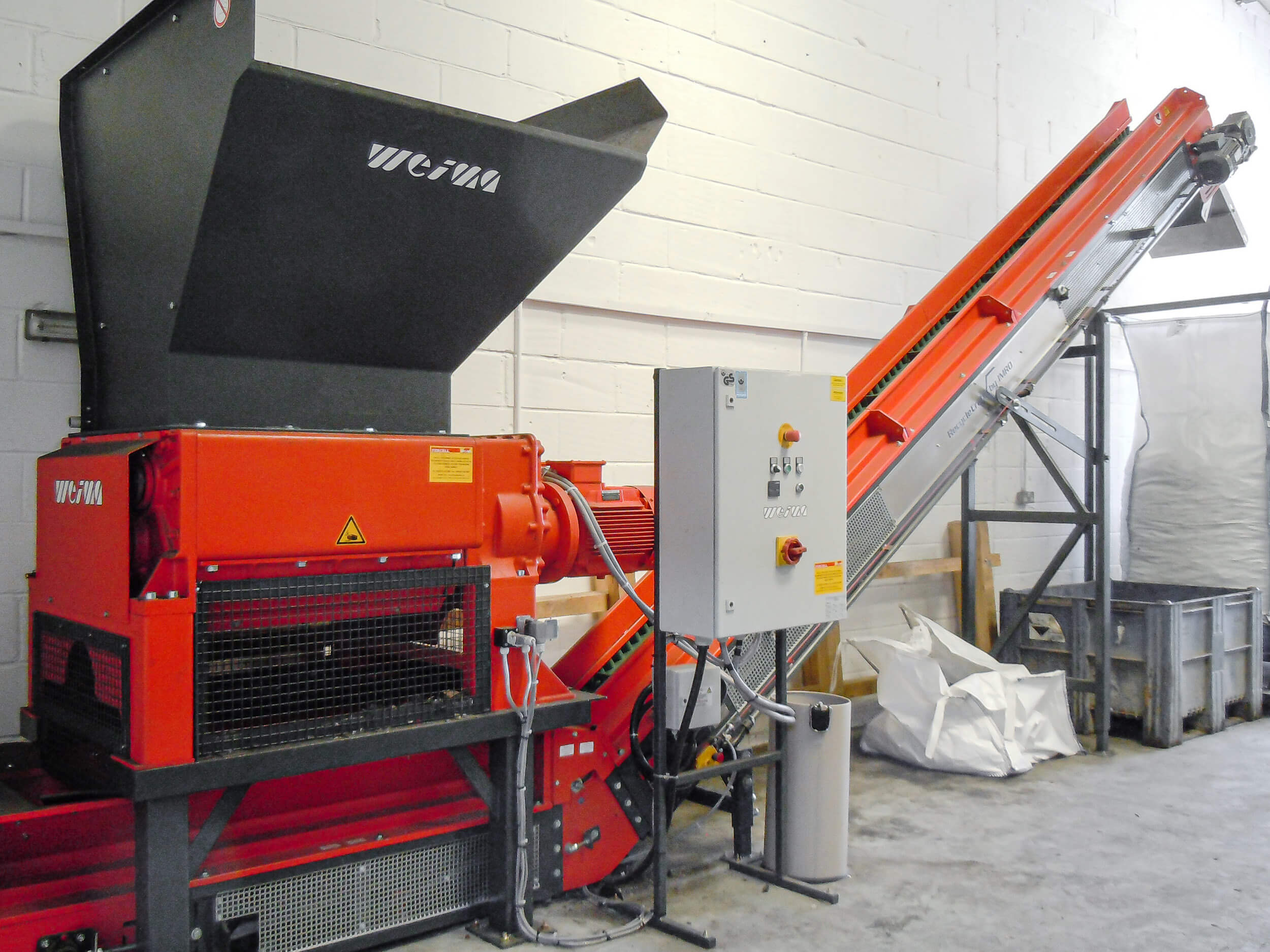

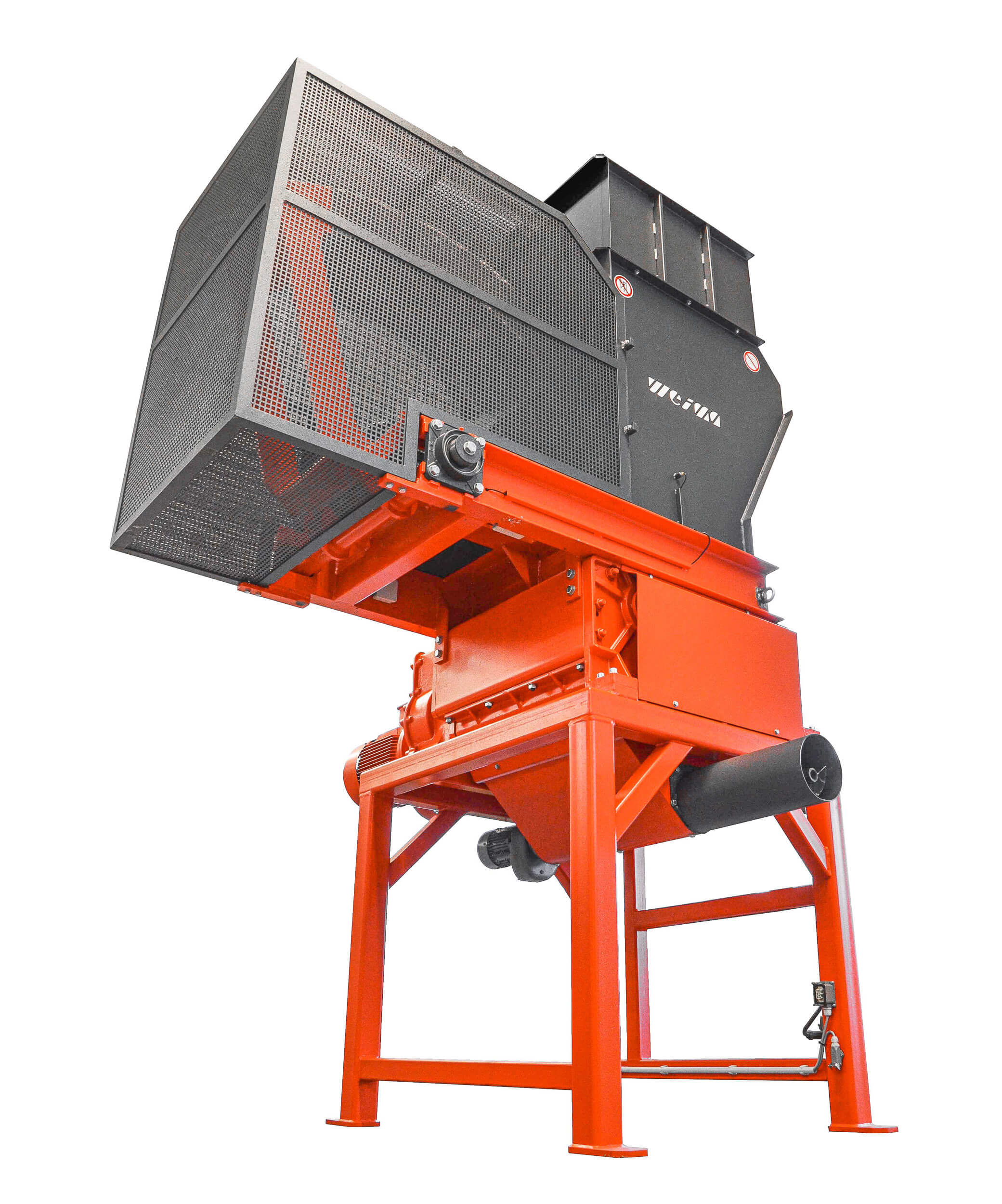

Der große Einfülltrichter ist individuell an Kundenbedürfnisse anpassbar. Für einen äußerst flexiblen Einsatz kann der Shredder bedienerfreundlich per Förderband, Stapler, Hebe-Kippvorrichtung oder von Hand beschickt werden. Hierbei hilft die niedrige Ladekante. Zudem ist ein Nachdrücksystem optional erhältlich. Bei der Zerkleinerung von sehr staubigem Material empfehlen wir einen Deckel mit Sicherheitsendschalter als Staub- und Spritzschutz.

Die robuste und gleichzeitig platzsparende Maschinenkonstruktion sorgt für eine einfache Integration in Ihre Komplettanlage. Die ZM Serie kann beispielsweise als Vorzerkleinerer vor einer Schneidmühle eingesetzt werden oder Materialien für die anschließende Brikettierung zerkleinern.

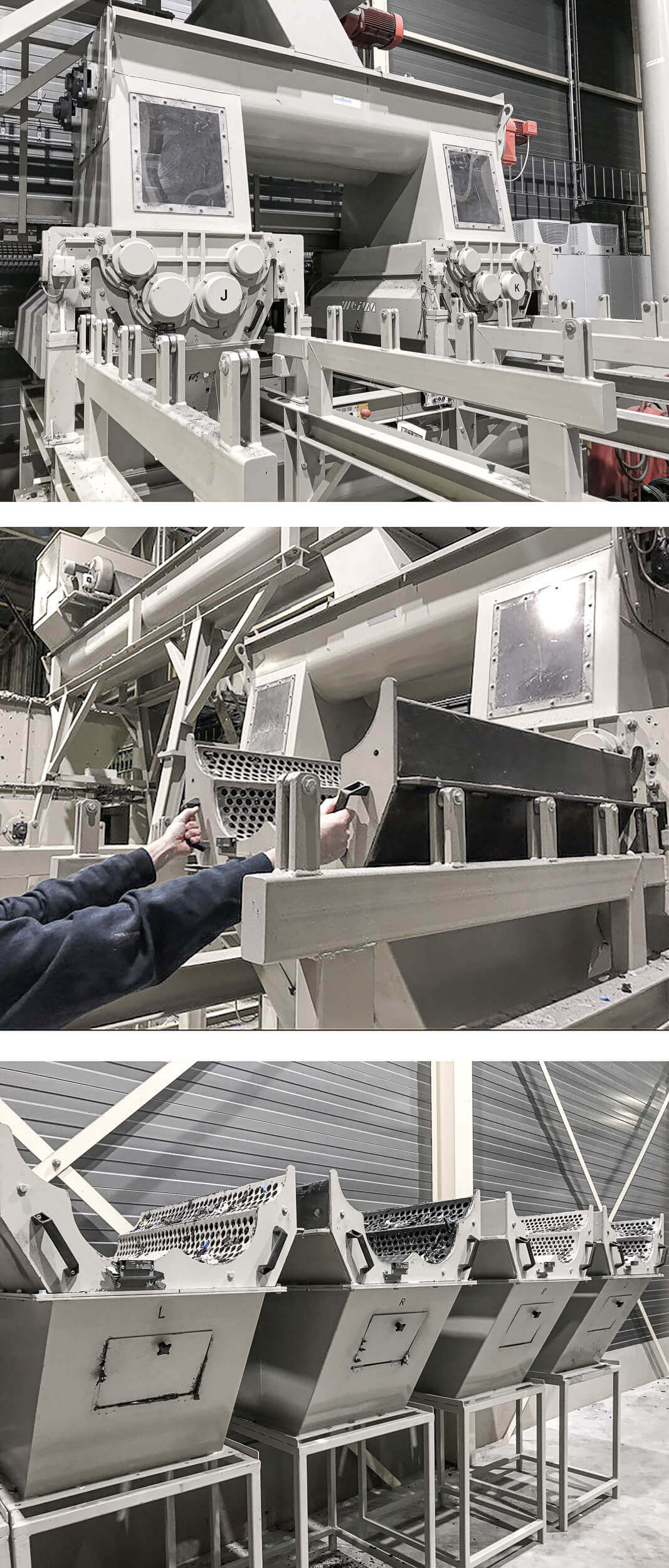

Für einen besonders schnellen und einfachen Siebwechsel empfehlen wir das optionale Schnellwechselsieb (Quick Change Screen). Durch den manuell herausziehbaren Siebeinsatz lässt sich das Sieb optimal auf Ihre wechselnden Materialströme anpassen.

Für einen besonders schnellen und einfachen Siebwechsel empfehlen wir das optionale Schnellwechselsieb (Quick Change Screen). Durch den manuell herausziehbaren Siebeinsatz lässt sich das Sieb optimal auf Ihre wechselnden Materialströme anpassen.

Bei Überlastung reversieren die Schneid- und Räumscheiben links und die Schneid- und Räumscheiben rechts unabhängig voneinander, je nachdem auf welches Wellenpaar die größere Last ausgeübt wird. Dabei wird die Last von den Wellen genommen und das zu zerkleinernde Material neu positioniert, um optimal zerkleinert zu werden.
